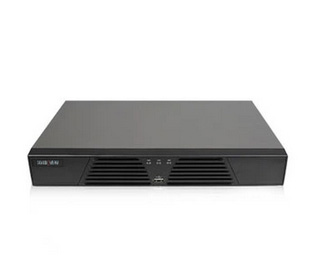

产品介绍
ds-7800hw-e1/m系列嵌入式网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项it高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。
ds-7800hw-snh系列嵌入式网络硬盘录像机可作为dvr进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于**、教育、电信、服务等行业的视频监控。
订货型号
hik/ds-7804hw-e1/m/-af-dvr-ⅱ-a/4-1
hik/ds-7808hw-e1/m/-af-dvr-ⅱ-a/8-1
hik/ds-7816hw-e1/m/-af-dvr-ⅱ-a/16-1
功能特性
• 支持通过萤石云或hiddns域名解析外网访问；
• hdmi与vga输出分辨率最高均达1080p；
• 支持hdmi、vga、cvbs同时输出；
• 所有通道wd1实时编码；
• 采用hikvision云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放；
• 支持多画面分割下不同通道并行预览与回放；
• 支持4/8/16路同步回放；
• 支持标签定义、查询、回放录像文件；
• 支持回放时对录像场景的自定义区域进行智能搜索；
• 支持按事件查询、回放、备份录像文件；
• 支持录像文件倒放功能；
• 支持硬盘配额管理，不同通道可分配不同的录像保存容量；
• 支持硬盘盘组管理，不同通道可设定不同的录像保存周期；
• 支持snmp（简单网络管理）、支持upnptm（即插即用）、支持ntp（网络校时）、sadp（自动搜索ip地址）、dhcp（动态主机配置协议）、pppoe（拨号上网）等协议l 支持1个sata接口；
• 支持ipv6协议；
• 支持海康威视ddns域名解析服务，一键配置上网；
• 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。
详细参数：
视音频输入
| 模拟视频输入 |
8路，bnc接口（电平：1.0vp-p，阻抗：75ω），
pal/ntsc自适应 |
| 音频输入 |
1路，rca接口（电平：2.0vp-p，阻抗：1kω） |
视音频输出
| cvbs输出 |
1路，bnc接口（电平：1.0vp-p，阻抗：75ω）
分辨率：pal制式704*576；ntsc制式704*480
|
| hdmi输出 |
1路，分辨率：1920×1080/60hz、1280×1024/60hz、1280×720/60hz、
1024×768/60hz
|
| vga输出 |
1路，分辨率：1920×1080/60hz、1280×1024/60hz、1280×720/60hz、1024×768/60hz |
| 音频输出 |
1路，rca接口（电平：线性电平，阻抗：1kω） |
视音频编码参数
| 视频压缩标准 |
h.264 |
| 视频编码分辨率 |
所有通道wd1/4cif/cif/qcif实时 |
| 视频帧率 |
pal：1/16--25帧/秒、ntsc：1/16--30帧/秒 |
| 视频码率 |
32kbps-3072kbps，可自定义，最大3072kbps |
| 码流类型 |
复合流/视频流 |
| 音频压缩标准 |
g.711 |
| 音频码率 |
64kbps |
| 双码流 |
支持，子码流cif、qcif |
| 同步回放 |
8路（抽帧） |
硬盘驱动器
| 类型 |
1个sata接口 |
| 最大容量 |
每个接口支持容量最大4tb的硬盘 |
外部接口
| 语音对讲输入 |
1个，rca接口（电平：2.0vp‐p，阻抗：1kω），与音频输入复用 |
| 网络接口 |
1个，rj45 10m/100m自适应以太网口 |
| 串行接口 |
1个，标准rs-485串行接口，半双工 |
| usb接口 |
2个，usb 2.0 |
其他
| 电源 |
dc 12v |
| 功耗(不含硬盘) |
≤10w |
| 工作温度 |
-10℃--＋55℃ |
| 工作湿度 |
10％--90％ |
| 机箱 |
1u小机箱 |
| 尺寸 |
315mm（宽）×242mm（深）×45mm（高） |
| 重量（不含硬盘） |
≤2kg |
